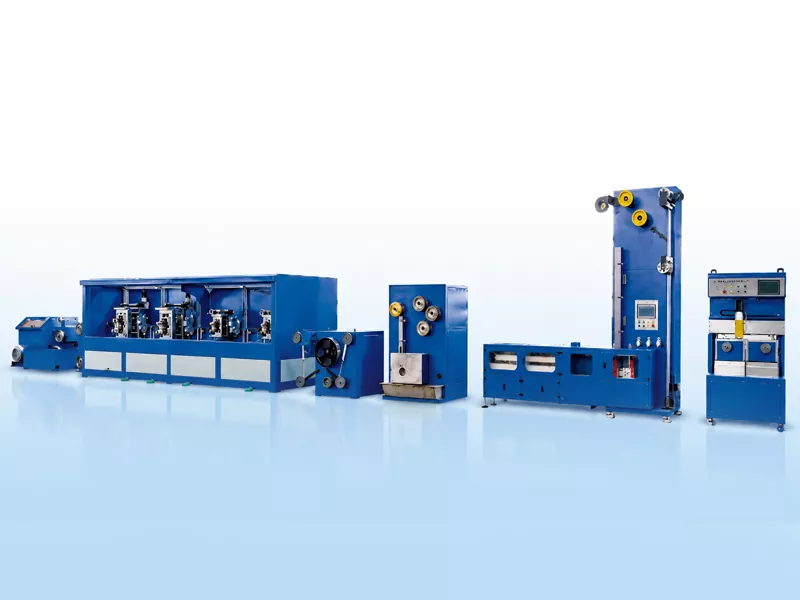

PV Busbar Ribbon Production Line

Ang GRM PV Busbar Ribbon Production Line gidesinyo sa padayon nga pagproseso sa TU1 nga walay oxygen nga copper round wire ngadto sa high-precision nga tin-coated flat conductive ribbon. Ang linya angay alang sa PV interconnection ribbon, busbar ribbon, ug reflective busbar ribbon production.
Ang kompleto nga linya nag-uban sa wire drawing, precision rolling, padayon nga annealing, flux treatment, hot-dip tin coating, ug automatic take-up. Nakatabang kini sa mga tiggama sa PV ribbon nga makontrol ang katukma sa gilapdon ug gibag-on, kalidad sa coating sa lata, pagkatul-id sa strip, ug pagkamakanunayon sa winding.
Ang linya sa produksiyon sa GRM busbar ribbon gibana-bana nga 26 m ang gitas-on ug 3 m ang gilapdon, nga adunay kinatibuk-ang gibug-aton sa linya nga mga 14 ka tonelada. Ang katulin sa disenyo mahimong moabot hangtod sa 150 m/min, depende sa gidak-on sa tumbaga nga wire, nahuman nga mga sukod sa laso, katulin sa tinning, ug pamaagi sa pagkuha. Ubos sa kasagaran nga mga kondisyon sa produksiyon, ang binulan nga output mahimong moabot sa gibana-bana nga 60-80 tonelada.

Ipadala ang Pangutana

Deskripsyon sa Produkto

Gikan sa Copper Wire hangtod sa Natapos nga Busbar Ribbon

Ang PV Busbar Ribbon Production Line kasagarang naggamit ug copper wire isip hilaw nga materyal. Ang wire una nga madani sa gikinahanglan nga diametro alang sa rolling, ug unya naporma ngadto sa flat ribbon pinaagi sa multi-stand precision rolling. Human sa rolling, ang copper strip moagi sa padayon nga annealing aron ma-adjust ang mekanikal nga mga kabtangan niini, gisundan sa flux treatment ug hot-dip tin coating. Sa katapusan, ang nahuman nga laso gisamaran sa awtomatik nga sistema sa pagkuha sa mga spool o pancake coil.

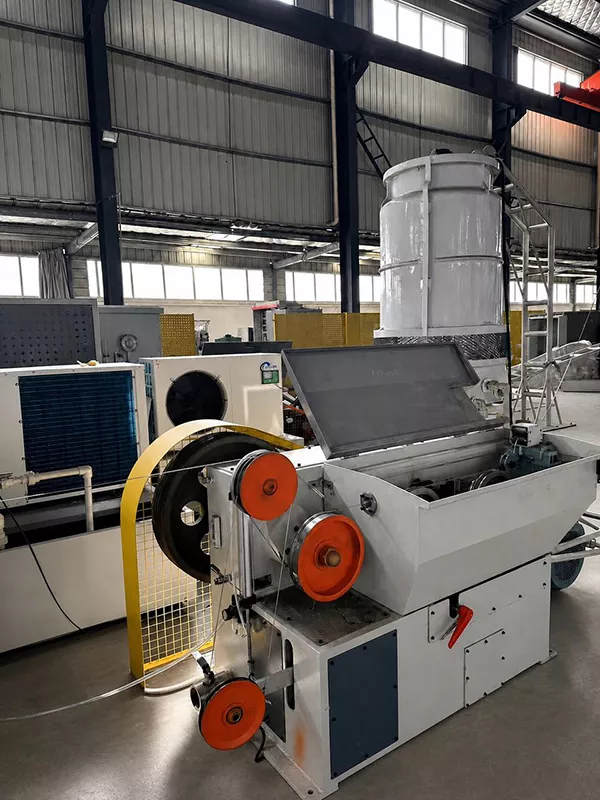

Makina sa Pagdrowing

Ang tumbaga nga alambre giguyod pinaagi sa mga dies sa diyametro nga 2.6-3.0 mm, andam na sa pagligid.

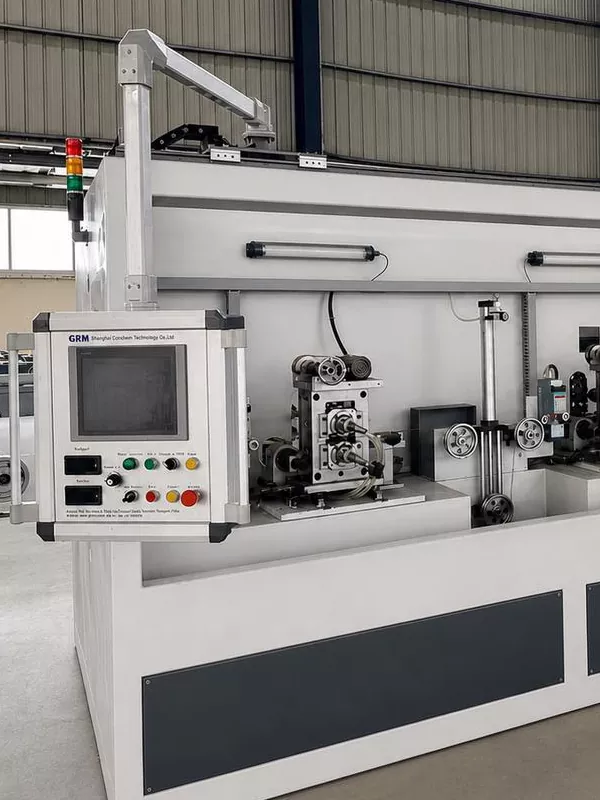

4 Roll Stand

Ang lingin nga tumbaga nga alambre giligid sa patag nga laso, nga adunay kontrolado nga gilapdon ug katukma sa gibag-on.

Pag-ani

Ang short-circuit annealing gigamit nga adunay inert gas protection ug circulating water cooling aron mapaayo ang mekanikal nga kabtangan sa copper ribbon.

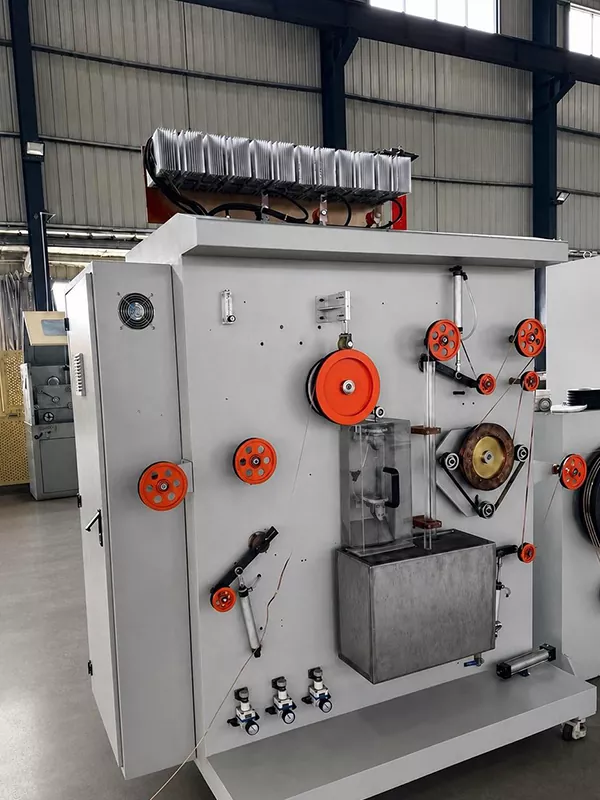

Tin Coating

Gigamit ang hot-dip tin coating. Gikontrol sa mga kutsilyo sa hangin ang gibag-on sa layer sa lata, ug ang mga cooling fan makatabang sa pagpalig-on sa kalidad sa nawong. Single-side nga tin coating gibag-on: 0.01-0.025 mm.

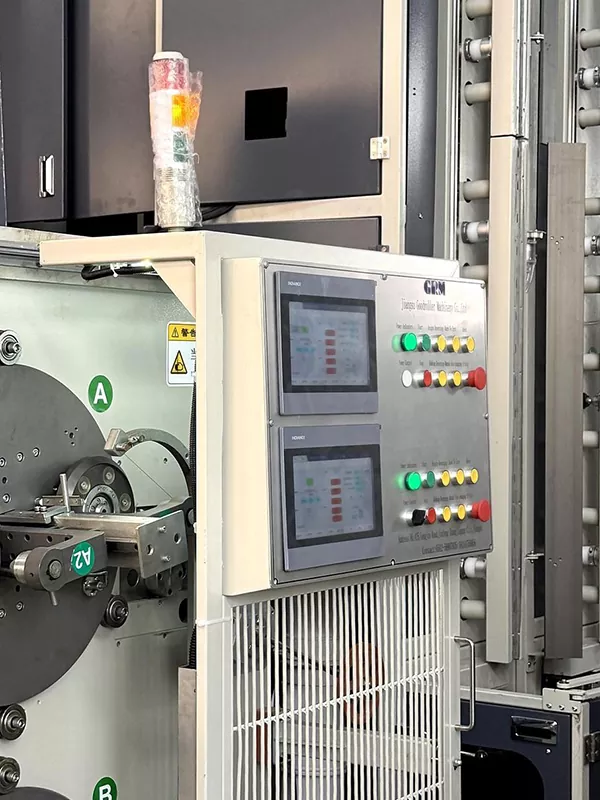

Awtomatikong Coil Chang

Ang mga opsyonal nga gimbuhaton naglakip sa servo traversing, automatic spool change, automatic cutting, ug automatic taping.

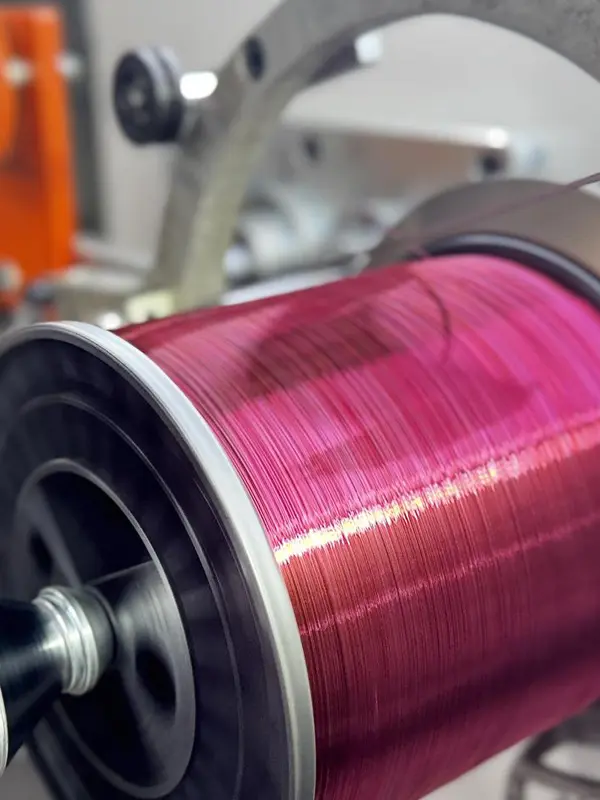

Precision Take-up

Spool winding: hangtod sa 30 kg.

Pancake coil winding: opsyonal nga 1-2 kg.

R&D ug mga Patente

Sukad sa 2015, ang GRM nagpadayon sa pagpalambo sa mga kagamitan sa paggama alang sa PV interconnection ribbon ug busbar ribbon. Nakakuha ang kompanya og daghang mga teknikal nga patente nga may kalabotan sa pagpaligid sa katukma, paghiusa sa linya sa produksiyon, ug mga proseso sa paghimo sa PV ribbon.

GRM Patented Technologies para sa PV Ribbon Manufacturing Equipment

Pangunang mga bahin

Padayon nga produksyon gikan sa copper wire input ngadto sa nahuman nga tin-coated busbar ribbon output.
Gipauswag ang pagkamakanunayon sa dimensyon, pagkaparehas sa coating, ug kalidad sa winding.
Ang koordinasyon sa tensiyon ug awtomatik nga pagkuha makatabang sa pagpakunhod sa mga pagkabalda sa produksiyon ug manual nga interbensyon.
Nagsuporta sa parehas nga standard busbar ribbon ug reflective busbar ribbon production alang sa lain-laing mga kinahanglanon sa materyal sa PV module.
Naghatag sa mga tiggama sa PV ribbon sa usa ka hiniusa nga solusyon sa produksiyon nga nakapunting sa pagkontrol sa proseso, pagkamakanunayon sa produkto, ug kahusayan sa produksiyon.

Kanunay nga Gipangutana nga mga Pangutana

1.Unsa ang nahuman nga gidak-on sa gidak-on sa produkto?

Natapos nga gilapdon: 3-8 mm.

Natapos nga gibag-on: 0.2-0.4 mm.

2.Unsa ang mga sakup sa pagkamatugtanon ug mekanikal nga kabtangan?

Lapad nga pagtugot: ± 0.085 mm.

Gibag-on tolerance: ± 0.01 mm.

Kusog sa tensile: ≥260 MPa.

Kusog sa abot: 90-130 MPa.

3.Unsa nga paagi sa pagtabon sa lata ang gigamit?

Ang linya naggamit sa hot-dip tin coating, nga adunay bug-os nga coverage sa palibot sa laso, lakip ang duha ka kilid nga kilid.

4.Giunsa pagsukod ang gilapdon ug gibag-on sa produkto?

Ang ikaupat nga baroganan sa four-stand rolling mill gisangkapan sa duha ka sistema sa pagsukod sa laser, usa alang sa sukod sa gilapdon ug usa alang sa pagsukod sa gibag-on. Ang datos sa pagsukod mahimong ipakita sa HMI.

5.Unsa nga mga materyales ang mahimong iproseso?

Ang PV Busbar Ribbon Production Line nag-una nga gidisenyo alang sa TU1 oxygen-free copper wire. Ang gipahiangay nga mga pag-configure mahimong mahatag sumala sa lainlaing mga tumbaga nga haluang metal, mga sukat sa produkto, ug espesyal nga mga kinahanglanon sa laso.
